1 概述

      ANCK系列串聯電抗器與ANBSMJ系列自愈式低壓并聯電容器配套使用，主要用于提高0.4kV電力系統的功率因數，抑制電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大，對電容器的安全運行，改善網絡電壓波形，提高供電質量和電網安全經濟運行起良好作用，適用于3.、5、7、9次諧波負載的無功補償及濾波作用。

串聯電抗器具有以下特點：
● 本系列電抗器由矽鋼片及高強度電磁線等精心加工而成，具有體積小、噪音低、損耗小、耐濕、阻燃等高性能；
● 附有一組常閉溫控開關，串聯于本回路的控制回路中，當電抗器超溫時，斷開回路，具有保護回路的過載功能；
● 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器較高的品質因數和較小的溫升，并具有較好的抗諧波及濾波效果。

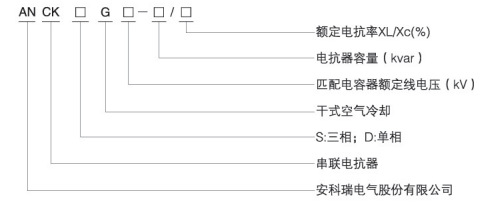

ANCK型號說明

3 技術指標

● 額定電壓：三相：450V、480V、525V；單相：230V、250V
● 電抗率：1%、6%、7%、12%、14%
● 電抗器溫升：≦80K
● 噪音：≦60dB
● 絕緣等級：B
● 電抗值允許的偏差為0～10%
● 三相電抗器繞組電阻不平衡率≤±4%
● 防護等級：IP00
● 安裝海拔高度：≦2000m
● 運行環境溫度：-25℃～+45℃
● 相對濕度：≦90%
● 周圍環境應有良好通風條件，若柜內安裝，應加裝通風設備

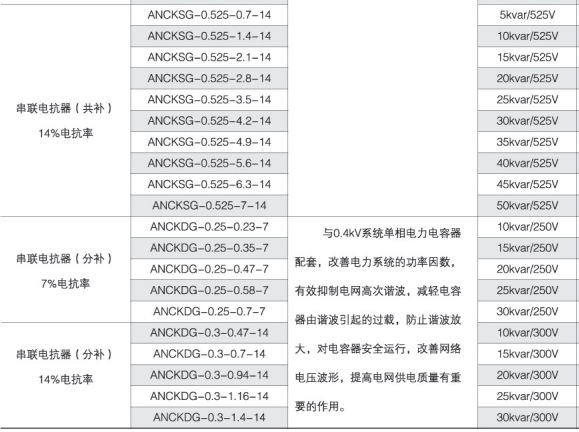

4.型號規格

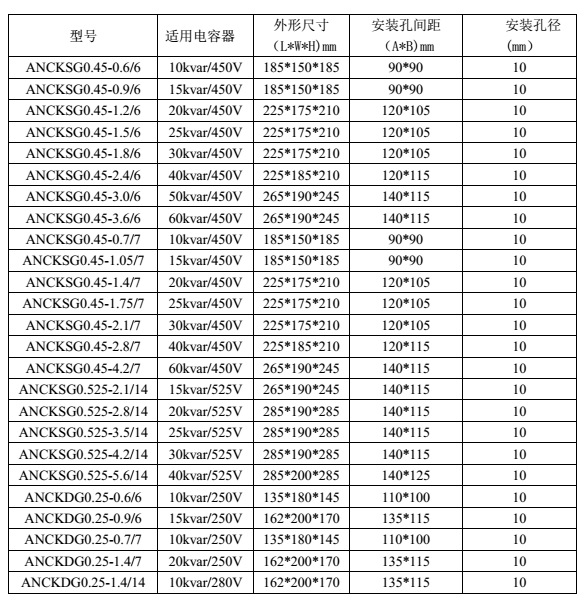

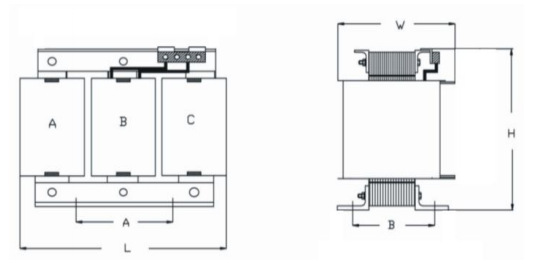

5.外形及安裝尺寸
